PC5 শিল্ড বৈদ্যুতিক EMI শিল্ডিং উপাদান

PC5 শিল্ড ইলেকট্রিক্যাল ইএমআই শিল্ডিং উপাদান

পণ্য ওভারভিউ

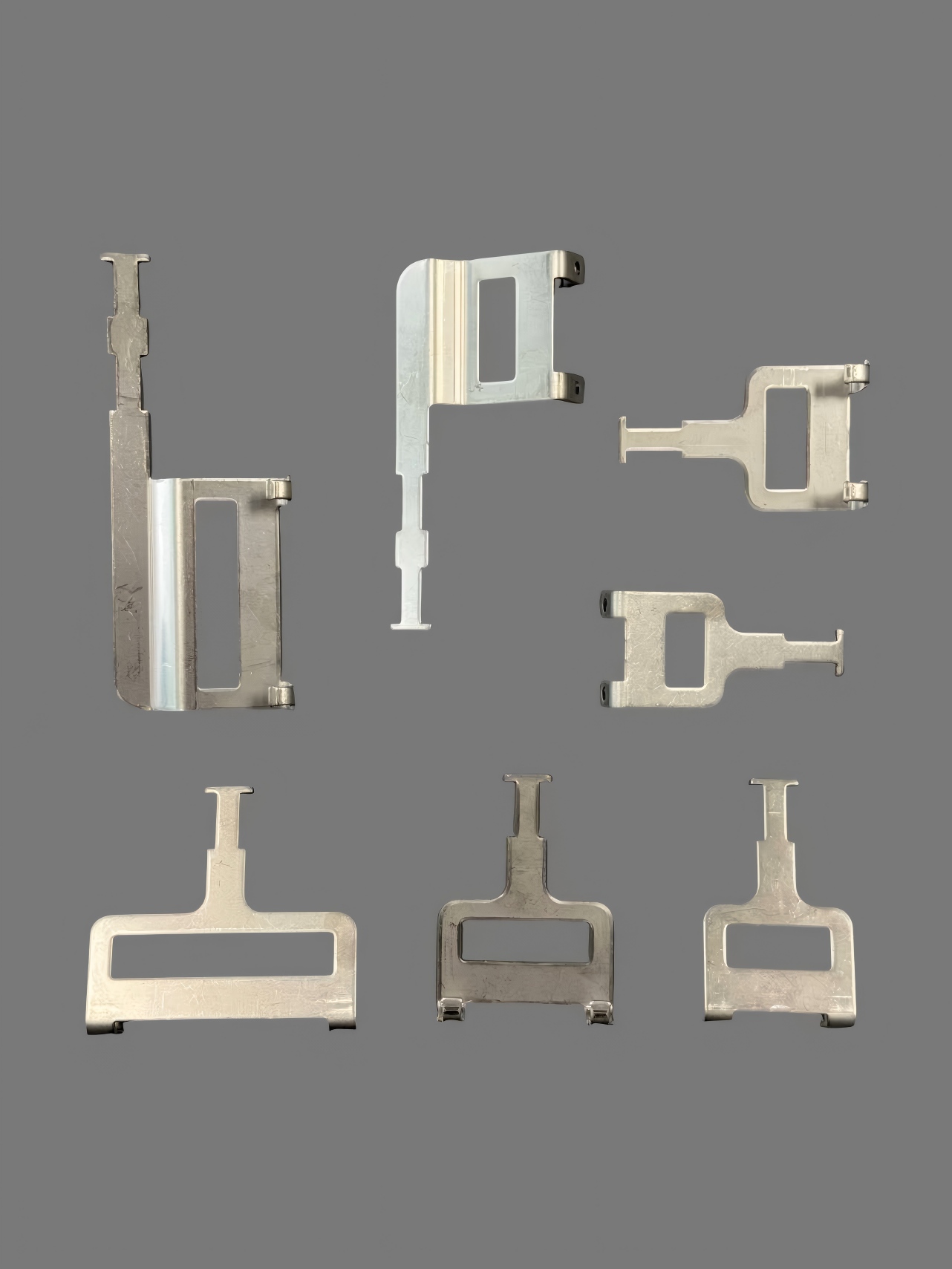

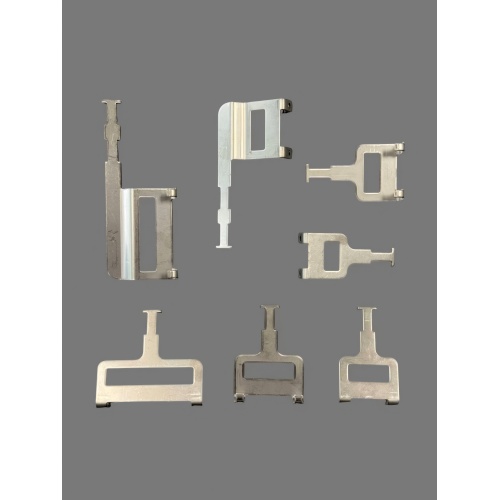

PC5 শিল্ড বৈদ্যুতিক EMI শিল্ডিং উপাদান হল পেশাদার বৈদ্যুতিক স্ট্যাম্পযুক্ত অংশ যা সংবেদনশীল লো-ভোল্টেজ সার্কিটের জন্য উচ্চ-কর্মক্ষমতা ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (EMI) শিল্ডিং প্রদানের জন্য ডিজাইন করা হয়েছে। এই নির্ভুল-ইঞ্জিনিয়ারযুক্ত অংশগুলি একটি সম্পূর্ণ, শব্দ-প্রতিরোধী সিস্টেম তৈরি করতে কম ভোল্টেজ সংযোগকারী টার্মিনালগুলির সাথে বিরামহীনভাবে একত্রিত হয়। বিশেষায়িত পরিবাহী ধাতু স্ট্যাম্পিং হিসাবে, তারা একটি ফ্যারাডে খাঁচা প্রভাব তৈরি করে, কার্যকরভাবে বাহ্যিক ইলেক্ট্রোম্যাগনেটিক এবং রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপকে ব্লক করে। কন্ট্রোল মডিউলের মধ্যে বাসবার স্ট্যাম্পযুক্ত অংশ এবং বৈদ্যুতিক সুইচ স্ট্যাম্পযুক্ত উপাদান হিসাবে ব্যাপকভাবে ব্যবহৃত হয়, তারা এমনকি সবচেয়ে বৈদ্যুতিকভাবে কোলাহলপূর্ণ পরিবেশেও সিগন্যালের অখণ্ডতা এবং স্থিতিশীল অপারেশন নিশ্চিত করে।

প্রযুক্তিগত বিশেষ উল্লেখ

• উপাদানের পুরুত্ব: 0.1 মিমি থেকে 0.3 মিমি (অনুকূল রক্ষার জন্য পাতলা-গেজ)
• গঠন প্রক্রিয়া: উচ্চ নির্ভুলতা প্রগতিশীল ডাই স্ট্যাম্পিং
• শিল্ডিং পারফরম্যান্স: > 100 MHz থেকে 1 GHz পরিসরে 40 dB ক্ষয়
• উপাদান বিকল্প: নিকেল রূপা, টিন-ধাতুপট্টাবৃত ইস্পাত, তামা খাদ
• সাধারণ অ্যাপ্লিকেশন: PCBA শিল্ডিং কভার, সেন্সর মডিউল, আরএফ যোগাযোগ ডিভাইস

মূল বৈশিষ্ট্য

• সংবেদনশীল ইলেকট্রনিক্সের জন্য উচ্চতর EMI এবং RFI শিল্ডিং পারফরম্যান্স
• এক-টুকরা স্ট্যাম্পযুক্ত নির্মাণ কাঠামোগত অনমনীয়তা এবং সামঞ্জস্যপূর্ণ রক্ষা নিশ্চিত করে
• নির্ভুল কাটআউট এবং খোলার সংযোগকারী এবং LED এর জন্য পুরোপুরি সারিবদ্ধ
• বসন্ত-গঠিত যোগাযোগের আঙ্গুলগুলি অবিচ্ছিন্ন স্থল সংযোগ নিশ্চিত করে
• টু-পিস (ফ্রেম এবং কভার) এবং ওয়ান-পিস কনফিগারেশন উভয় ক্ষেত্রেই উপলব্ধ

কিভাবে ইন্সটল করবেন

1. PCBA গ্রাউন্ড প্যাডগুলি পরিষ্কার করুন যেখানে ঢাল মাউন্ট করা হবে।
2. বোর্ড কাটআউট এবং গ্রাউন্ড প্যাডের সাথে ঢালের উপাদানটি সারিবদ্ধ করুন।
3. মাউন্টিং ট্যাবগুলি সোল্ডার করুন বা পৃষ্ঠ-মাউন্ট সংস্করণগুলির জন্য SMT রিফ্লো ব্যবহার করুন।
4. নিশ্চিত করুন যে সমস্ত যোগাযোগের আঙ্গুলগুলি স্থল সমতলের সাথে দৃঢ় যোগাযোগ করছে।

অ্যাপ্লিকেশন দৃশ্যকল্প

এই বৈদ্যুতিক স্ট্যাম্পযুক্ত অংশগুলি গুরুত্বপূর্ণ নিম্ন ভোল্টেজ সংযোগকারী টার্মিনাল , পরিবাহী ধাতব স্ট্যাম্পিং , বাসবার স্ট্যাম্পযুক্ত অংশ এবং বৈদ্যুতিক সুইচ স্ট্যাম্পযুক্ত উপাদান হিসাবে কাজ করে:

• স্মার্টফোন, ট্যাবলেট এবং ল্যাপটপের মতো গ্রাহক ইলেকট্রনিক্স
• শিল্প নিয়ন্ত্রণ মডিউল এবং PLC যোগাযোগ পোর্ট
• অটোমোটিভ ইনফোটেইনমেন্ট এবং ADAS সিস্টেম
• কঠোর সংকেত অখণ্ডতা প্রয়োজন মেডিকেল ডিভাইস

সার্টিফিকেশন এবং সম্মতি

• RoHS এবং REACH অনুগত উপকরণ
• ISO 9001 প্রত্যয়িত উত্পাদন প্রক্রিয়া
• FCC এবং CE EMC প্রয়োজনীয়তা পূরণের জন্য পরীক্ষা করা হয়েছে

কাস্টমাইজেশন বিকল্প

• আপনার Gerber ফাইলের উপর ভিত্তি করে কাস্টম মাত্রা, আকার এবং কাটআউট
• টিন, নিকেল এবং সোনা সহ কাস্টম প্লেটিং বিকল্প
• নির্দিষ্ট বোর্ড উচ্চতা জন্য কাস্টম বসন্ত আঙুল নকশা
• প্রোটোটাইপিং এবং ভর উত্পাদন সমর্থন

FAQ

প্রশ্ন: এই অংশগুলির সাধারণ শিল্ডিং কার্যকারিতা কী?

উত্তর: উপাদান এবং নকশার উপর নির্ভর করে, আমাদের অংশগুলি সাধারণত সাধারণ ফ্রিকোয়েন্সি ব্যান্ডগুলিতে 30-60 ডিবি অ্যাটেন্যুয়েশন অফার করে।

প্রশ্নঃ এগুলি কি সরাসরি পিসিবিতে সোল্ডার করা যায়?

উত্তর: হ্যাঁ, বেশিরভাগ ডিজাইনে থ্রু-হোল সোল্ডারিংয়ের জন্য মাউন্টিং ট্যাব রয়েছে বা SMT রিফ্লো প্রক্রিয়াগুলির সাথে সামঞ্জস্যপূর্ণ।
